採用情報エレベーターピット止水・外壁屋上防水
建造物の止水・漏水
至急に建造物の止水工事をお願いしたい
劣化や腐食が進行すると、建物の内部まで錆びや腐食が進行してしまい、かなり大掛かりな工事になってしまいます。そのようなケースに陥らないよう、気付いたときに修繕しておくことが建物を長持ちさせる秘訣です。突然漏水が発生した場合もご安心ください。ユニオン技建では即日対応も可能です。
屋上や地下ピットから漏水している
止水工事は水の出口、すなわち内側に施工をして漏水している箇所に栓をしてしまうイメージです。場合によっては水が入らないように、外側の侵入口に施工することもあります。
建物の構造やコンクリートの性質などの知識が豊富で、かつ土木の知識も必要となり、ある程度の経験もないと失敗する可能性が大きい非常に難しい工法なのです。

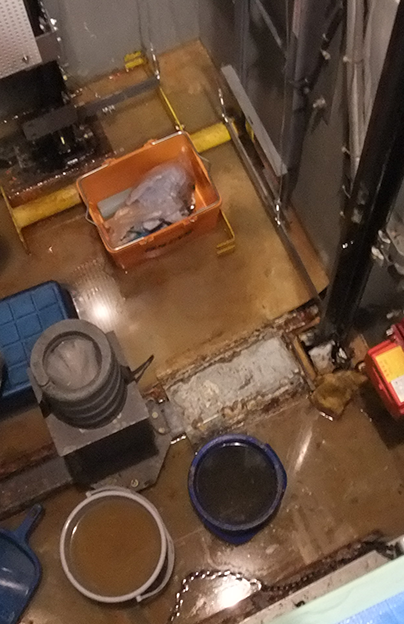

エレベーターピット内
で、屋根や地下ピットの漏水工事や、外壁タイルの防水工事を施しましょう！
TACSS工法
50年以上の実績を持つ、コンクリート構造物の漏水部止水工法です。
建物の漏水や地盤の止水・強化のため隙間に薬液を注入します。長期にわたって止水効果を発揮できる薬液注入工法で、ポリイソシアネート化合物（ウレタンポリマー）を主成分とした、水と反応するが水に溶けない（疎水性）1液によるシステムです。
工事にあたってはライセンスを取得した技能士による責任施工ですので、安心してお任せください。

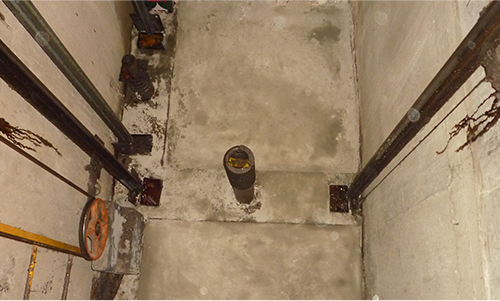

エレベーターピット内の止水後の様子
特徴
膨張力
構造物や地中の水と反応し、膨張します。反応硬化後は収縮しません。
止水性
雨の多い日本の厳しい屋外状況下でも長期間効果を発揮します。
適用箇所
・エレベーターピット、地下構造物、ボックスカルバート、地下室などの漏水止め。
・埋設管の浸入水の止水。
・コンクリート構造物のクラックからの漏水部止水。
・窓廻りの漏水部止水。
・屋上の漏水部止水。
・山留めからの漏水止め。
標準仕様
TACSS薬液のグレードと性能
| 分類 | 一般型構造物止水用 | 環境対応型構造物止水用 | |
|---|---|---|---|
| 主剤 | CR-020NF | CR-030NK | |
| 触媒 | C-852 | C-10 | |
| 洗浄剤 | DINP | DINP | |
| 用途 | 構造物のひび割れの 封止・止水 |
環境対応を必要とする構造物の ひび割れの封止・止水 |
|
| 外観 | CR-020NF/茶褐色液体 C-852/無色透明液体 |
CR-030NK/茶褐色液体 C-10/無色透明液体 |
|
| 粘度（mPa・s）（23℃） | CR-020NF/70〜130 C-852/10〜30 |
CR-030NK/90〜160 C-10/5〜25 |
|
| 密度（g/cm3） | CR-020NF/1.12〜1.18 C-852/0.91〜0.95 |
CR-030NK/1.13〜1.19 C-10/0.89〜0.93 |
|
| 発泡倍率 | 30倍 | 30倍 | |
| ゲルタイム（20℃） 触媒添加量 |
2% | 2.5分 | 2.5分 |
| 3.5% | 1.5分 | 1.5分 | |
| 8% | 40秒 | 40秒 | |
| 水質試験 JWWAK-135 | ー | 基準適合 | |
| ホルムアルデヒド 放散等級区分表示・ 登録番号 |
F ☆☆☆☆ A17045 |
F ☆☆☆☆ A17046 |
|
| 発泡体圧縮強度（MPa） | フリー発泡体 | 0.10 | 0.12 |
| モールド発泡体 | 4.75 | 5.20 | |
| 発泡体曲げ強度（MPa） | モールド発泡体 | 5.41 | 5.72 |
| 浸水試験における止水 限界流速 |
珪砂1号 | 6m/min | 6m/min |
| 珪砂3号 | 7m/min | 7m/min | |
| 止水試験後の再漏水 試験屋外暴露1ヶ月 |
珪砂1号 | 漏水なし | 漏水なし |
| 珪砂3号 | 漏水なし | 漏水なし | |
| 耐薬品性フィルムを 28日間浸漬 |
硫酸 | 変化なし | 変化なし |
| 苛性ソーダ | 変化なし | 変化なし | |
| 塩化ナトリウム | 変化なし | 変化なし | |
| 耐熱水性フィルムを 28日間浸漬 |
40℃ | 変化なし | 変化なし |
| 60℃ | 変化なし | 変化なし | |
| 耐候性（引張接着強さ（MPa）） 促進暴露250時間 |
1.15（ブリケットの接着部の若干変色あり） | 1.22 | |
| 湿潤面への接着性（湿潤モルタルを薬液で接着したものを曲げ試験した（MPa）） | 0.80 | 0.80 | |
| 長期耐久試験（固結体を最大20年間、地盤、 海水、ヘドロの中に浸漬したものについて の強度試験） | ほとんど変化なし | ほとんど変化なし | |

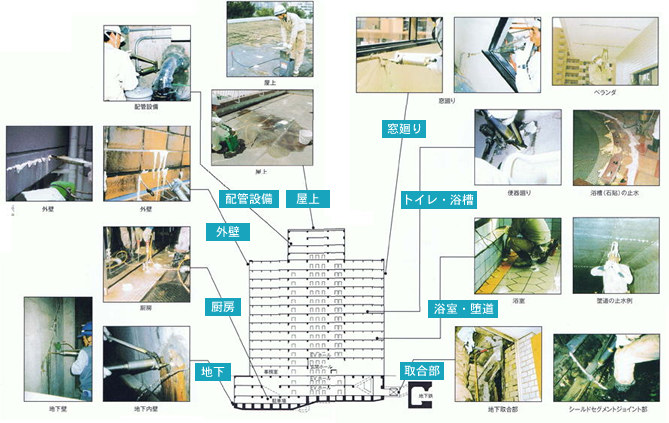

施工場所
施工手順
-

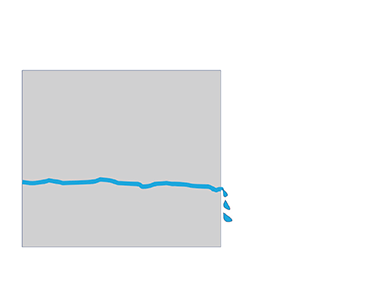

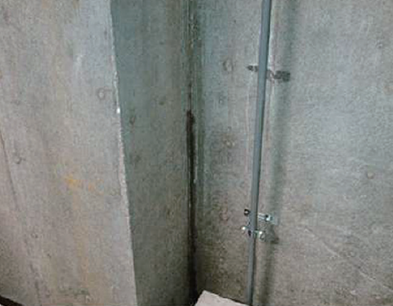

漏水状況確認
漏水の種類（クラック、打継、ジャンカなど）、漏水量、
周辺の状況などを確認する。
-

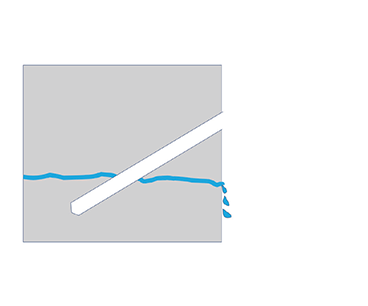

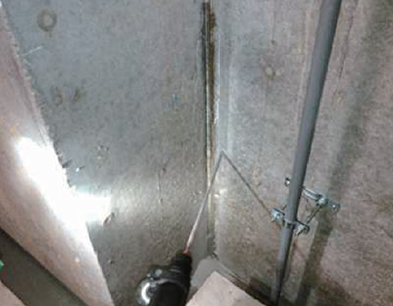

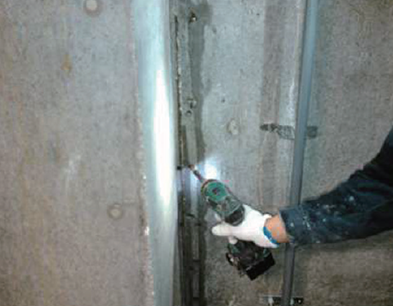

注入孔穿孔
水路（みずみち）を交差するように
8～10mm径の注入孔を穿孔する。
-

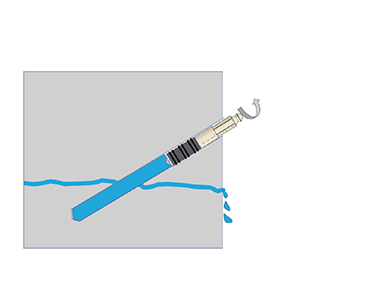

高圧注入プラグセット、締め付け
注入孔清掃後、高圧注入プラグを挿入しレンチ、インパクトなどでしっかり締め付ける。
-

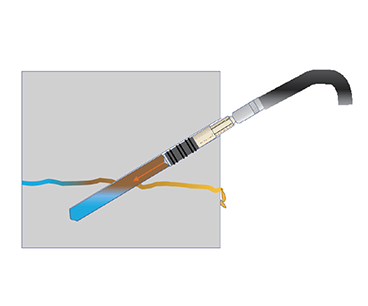

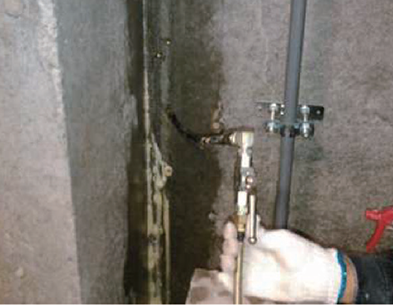

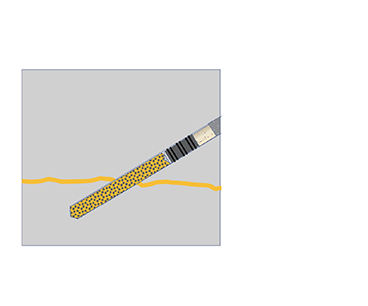

TACSS薬液注入
規定量の触媒を添加したTACSS薬液を高圧注入ポンプを用いて注入する。
-

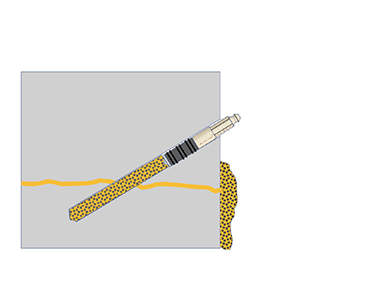

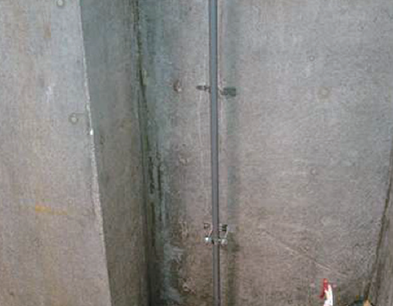

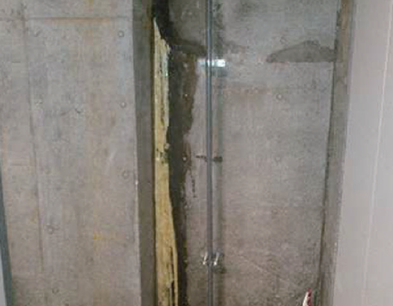

注入完了
漏水部全体に注入し、反応（発泡）したことを確認する。
-
プラグ撤去、穴埋め
反応硬化した材料を撤去し、プラグの先端をハンマーなどで叩いて撤去する。
残った孔を急結セメント、ポリマーセメントモルタルなどで平滑に埋め戻して完了する。
JKコート工法
JKコート工法は、耐久性に優れた特殊アクリル樹脂の「透明塗膜」で、外観を損なわずに長期にわたって建物を保護する外壁防水工事です。
外壁タイル、打放しコンクリート、ガラスブロックなどは、美しく耐久性にも優れているので建物の仕上材として多用されていますが、経年劣化により、ひび割れ、浮き、目地部の中性化などが進むと、漏水や剥落などのトラブルが生じる危険性がありますので、適切な補修が重要となります。
特徴
優れた防水性
気密性が高く遮断性が高いため、優れた防水性を発揮し外壁からの雨水を防ぎます。そのため、塩害や凍害、白華などや大気中の炭素ガスなどの侵入を防ぎ建物の長寿命化に貢献します。
耐久性
タイル面及び目地への付着性が良好なので、長期にわたり外壁面を保護します。コンクリート躯体を中性化から保護し、コンクリート打放し面にも最適です。
意匠性を保つ

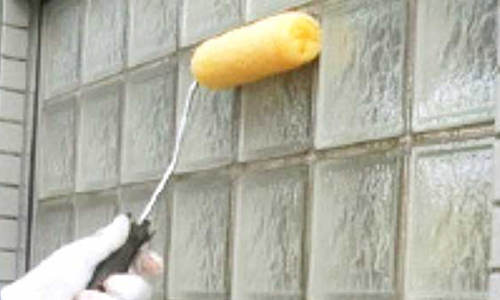

特殊アクリル樹脂は“透明塗膜”で、タイル仕上げの高級な風合いを損なうことなく、美しく維持することが可能です。またガラスブロックにも使用でき、防水及び飛散防止にも優れた効果を発揮します。
最長10年長期保証制度
JKコート工法には、10年の保証をお約束します。工事にあたってはライセンスを取得した技能士による責任施工ですので、安心してお任せください。
※10年間6億円のPL保険（生産物賠償責任保険）が付いてきます。
標準仕様
| 工程 | 使用材料名 | 希釈（重量） | 塗付け量（kg/m2） | 塗り回数 | 工程時間（時間） | 塗布方法 | |
|---|---|---|---|---|---|---|---|
| 1 | 下塗り | JKシーラー | 無希釈 | 0.1〜0.15 | 1 | 3以上24以内 | ローラーまたは吹き付け塗り |
| 2 | 中塗り（1） | JKセライダー本剤 | 無希釈 | 0.3〜0.4 | 1 | 3以上24以内 | ゴムベラ塗り ローラーまたは吹き付け塗り |
| 3 | 中塗り（2） | JKコート本剤 | 無希釈 | 0.3〜0.4 | 1 | 24以上168以内 | ゴムベラ塗り ローラーまたは吹き付け塗り |
| 4 | 上塗り | JKトップ （艶あり・半艶） |
無希釈 | 0.1〜0.15（1回目） 0.1〜0.15（2回目） |
2 | 24以上 （最終養生） |
ローラーまたは吹き付け塗り |
| 伸び率（%） | 300 | ー | 約1mm厚 テストスピード200mm/min. |
JIS A 6021 建築用塗膜防水材 の試験方法に準拠 |
|---|---|---|---|---|
| 引張強度（N/mm2） | 3.0 | テストスピード200mm/min. | ||
| 引裂強度（N/mm） | 8.2 | テストスピード200mm/min. | ||
| 亀裂追従性（mm） | 2.5 | ストレート | テストスピード5mm/min. | 標準塗布量 |

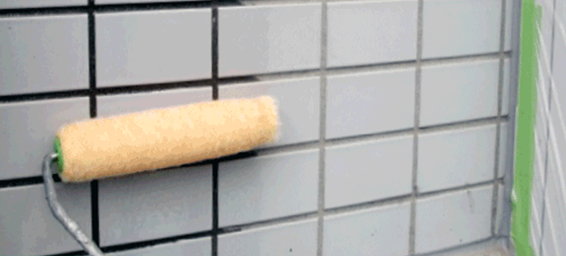

施工の流れ
外壁タイルの洗い
（別途工事）

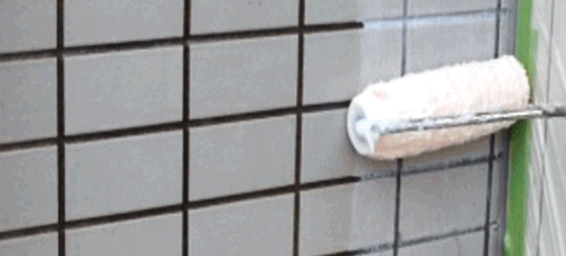

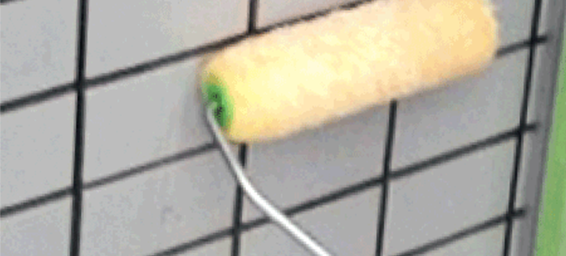

下塗り
（JK シーラー塗布）

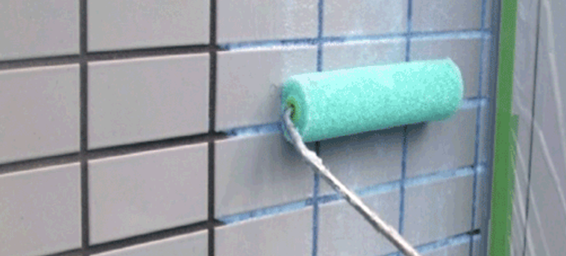

中塗り1回目
（JKセライダー本剤塗布）
中塗り2回目
（JKコート本剤塗布）
乾燥硬化

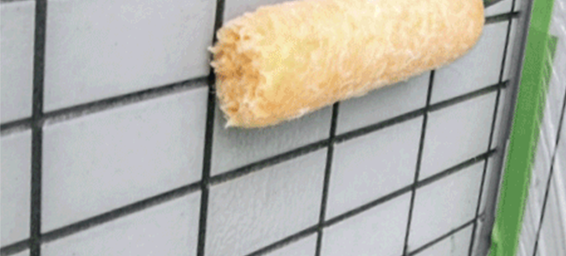

上塗り1回目
（JKトップ塗布）
上塗り2回目
（JKトップ塗布）

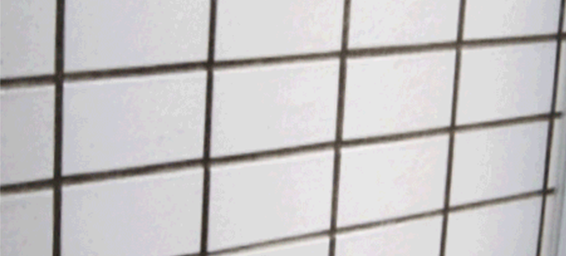

乾燥仕上げ
お問い合わせ
無料相談・無料お見積のご依頼は
お気軽にお問い合わせください。
